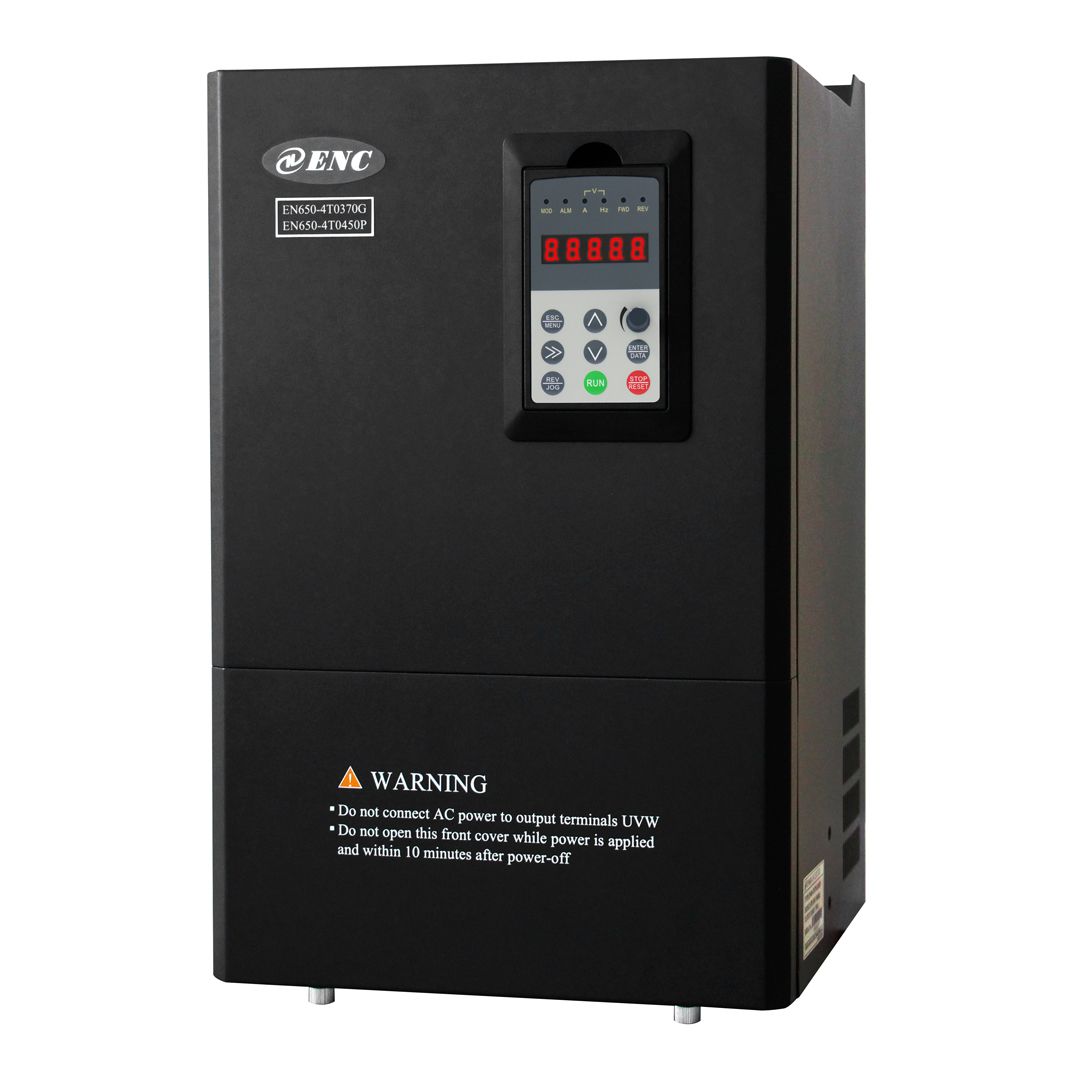

EN650系列多功能永磁同步变频器
Product brief

可驱动永磁同步电机、异步电机、直流无刷电机。产品采用32位DSP硬件平台实现高转矩、高精度、宽调速驱动,支持无速度传感器矢量控制(无PG)和有速度传感器矢量控制(有PG),低频力矩大。对电机参数不敏感,不过分依赖参数的变化,抗环境温度变化能力强,高速停机响应快速、稳定。

典型应用

适用于石油、化纤、纺织、挤压、压缩机、食品、电线电缆、陶瓷、包装机械、烟草等场合与行业。

产品特点

  • 产品特点低频力矩大

    开环矢量模式下2.5Hz输出150%额定力矩;

  • 稳态精度高

    速度信号输入和实际转速输出误差率为±0.3%

  • 动态响应快

    高速停机响应快速、稳定,最大频率加、减速时间可达到0.1S,负载突变、快速加减速驱动器能快速自调整运行,不易发生过流报警

  • 鲁棒性好

    对电机参数不敏感,不过分依赖参数的变化,抗环境温度变化能力强

  • 简单易调

    驱动器可自学习矢量控制所需的电机内部参数,标配RS485通讯接口,自带Modbus和自由协议,可选配Profibus、CanLink、CanOpen协议,满足现场总线各级别联网互通要求,提供多种频率给定通道与方式。

应用优势


低频力矩大:开环矢量模式下2.5Hz输出150%额定力矩

稳态精度高:速度信号输入和实际转速输出误差率为±0.3%

鲁棒性好:对电机参数不敏感,不过分依赖参数的变化,抗环境温度变化能力强

简单易调:输入电机铭牌参数,可自动学习矢量控制所需的电机内部参数

高速停机响应快速、稳定,最大频率加、减速时间可达到0.1S

负载突变、快速加减速,变频器都能快速智能自调整运行,不易发生过流、短路等故障

提供多种频率输入方式,标准配置RS485通讯接口,可选Modbus协议,满足现场总线各级别联网互通要求

性能指标


项目项目描述
输入额定电压、频率三相380伏级:三相380V,50Hz/60Hz
允许电压波动范围320~460V
 输 出电压0~380V
频率0~600Hz
过载能力150%额定电流1分钟,180%额定电流1秒钟;
 控制性能电机类型永磁同步电机、异步电机
控制方式同步电机:无PG矢量控制,有PG矢量控制
异步电机:无PG矢量控制,开环V/F控制
调速范围同步电机1:20 (无PG矢量控制),1: 1000 (有PG矢量控制)
异步电机1:100(无PG矢量控制)
起动转矩同步电机:2.5Hz时150%额定转矩(无PG矢量控制)
          0Hz时180% 额定转矩(有PG矢量控制)
异步电机 :0.5Hz时150%额定转矩(无PG矢量控制)
转矩控制精度±10%
转速控制精度同步电机:≤±0.3%额定同步转速(无PG矢量控制)
          ≤±0.03%额定同步转速(有PG矢量控制)
异步电机:≤±0.5%额定同步转速(无PG矢量控制)
转速波动同步电机:≤±0.3%额定同步转速(无PG矢量控制)
          ≤±0.05%额定同步转速(有PG矢量控制)
异步电机:≤±0.3%额定同步转速(无PG矢量控制)
频率精度数字设定:最高频率×±0.01%;模拟设定:最高频率×±0.5%
频率分辨率模拟设定最高频率的0.1%
数字设定小于100Hz的精度:0.01Hz
外部脉冲最高频率的0.1%
转矩提升自动转矩提升;手动转矩提升0.1~12.0%
V/F曲线(电压额定频率在5~600Hz任意设定,可选择恒转矩、递减转矩1、递减转矩2、递减转矩3、自定义V/F共5类曲线
频率特性)
加减速曲线两种方式:直线加减速和S曲线加减速;15种加减速时间,时间单位(0.01s、0.1s、1s)可选 ,最长1000分钟
制动能耗制动必要时可外接制动电阻于(+)和PB之间
直流制动起动、停止动作分别可选,动作频率0~15Hz,动作电流0~100%额定电流,动作时间0~30.0s
点动点动频率范围:0Hz~上限频率;点动加减速时间0.1~6000.0秒可设置
多段速运行通过内置PLC或控制端子实现多段速运行,多达15段,每段对应单独加减速时间,内置PLC支持掉电保存
内置PID控制器可方便地构成闭环控制系统
自动节能运行根据负载情况,自动优化V/F曲线,实现节能运行
自动电压调整(AVR)当电网电压变化时,能自动保持输出电压恒定
自动限流对运行期间电流自动限制,防止频繁过流故障跳闸
载波调制根据负载特性自动调整载波
转速跟踪再启动实现对旋转中的电机的无冲击平滑起动
运行功能运行命令给定通道操作键盘给定、控制端子给定、通讯给定,可通过多种方式切换
运行频率给定通道主辅给定,实现一个主调节、一个微调控制。数字给定、模拟给定、脉冲给定、脉宽给定、通讯给定等可通过多种方式随时切换
捆绑功能运行命令通道与频率给定通道可以任意捆绑,同步切换
输入输出特性数字输入通道8路通用数字输入通道,最大频率1KHz,其中1路可作脉冲输入通道,最大输入50KHz,可扩展至14路
模拟输入通道2路模拟输入通道,其中AI1可选4~20mA或0~10V输出,AI2通道为差分输入,4~20mA或-10~10V输入可选,可扩展至4路模拟输入
脉冲输出通道0.1~20KHz的脉冲方波信号输出,可实现设定频率、输出频率等物理量的输出
模拟输出通道2路模拟信号输出,其中AO1通道可选4~20mA或0~10V,AO2通道可选4~20mA或0~10V可实现设定频率、输出频率等物理量的输出,可扩展至4路模拟输出
单脉冲控制适用于需要一键控制变频器起、停的场合,按一下起,再按一下停,再按一下又起,如此重复。此种用法简单可靠,不易误操作
定长控制可实现定长控制
定时控制定时控制功能:设定时间范围0.1Min ~ 6500.0Min
虚拟端子五组虚拟输入、输出IO,可实现简易逻辑控制
操作键盘键盘显示可显示设定频率、输出频率、输出电压、输出电流等多种参数
按键锁定实现对按键的部分或者全部锁定
保护功能上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护、欠载保护 、端子保护、停电不停保护等
环境使用场所室内,不受阳光直晒,无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
海拔低于1000米。(高于1000米时需降额使用, 每增加1000米高度输出电流约降低额定电流的10%)
周围温度-10℃~+40℃(环境温度在40℃~50℃,请降额使用或增强散热)
周围湿度小于95%RH,无水珠凝结
振动小于5.9米/秒²(0.6g)
存储温度-40℃~+70℃
结构防护等级IP20
冷却方式强制风冷
安装方式壁挂式





体积型号

​操作键盘及键盘安装盒外形尺寸(单位:mm)



安装尺寸


安装尺寸


变频器型号A (mm)B (mm)W (mm)H (mm)D (mm)D1 (mm)安装孔径(mm)图号
EN650-4T0055129227140240175-5图a
EN650-4T0075
EN650-4T0110165281180304189-6图a
EN650-4T0150
EN650-4T01851803822503982102149图b
EN650-4T0220
EN650-4T03001804342804502402449图b
EN650-4T0370
EN650-4T0450190504.52905302502549图b
EN650-4T0550
