EN602A升降机专用一体机及配件应用
EN602A系列升降机专用一体机,由易能电气为提高设备运行安全、降低劳动强度、提高工作效率而强势推出的产品,采用32位DSP(数字信号处理器)硬件平台和先进的电机控制算法,具有高转矩、高精度、宽调速驱动及丰富的保护功能等特点。


​2016年12月30日,经过国家建筑城建机械质量监督检验中心检验,EN602A升降机专用一体机荣获国家特种设备型式试验合格证!这意味着易能电气EN602A的科研水平、制造能力及产品性能得到国家检验机关的认可,用户可放心使用!



易能EN602A升降机专用一体机


EN602A系列升降机专用一体机,由易能电气为提高设备运行安全、降低劳动强度、提高工作效率而强势推出的产品,采用32位DSP(数字信号处理器)硬件平台和先进的电机控制算法,具有高转矩、高精度、宽调速驱动丰富的保护功能等特点


1、软启动。减小机械震动和启动冲击,使设备启动平稳,降低磨损。


2、平稳制动。减速与制动过程平稳精确,无“溜车”现象。


3、高启动转矩。采用高性能控制模式,转矩提升可调,低频段提供稳定的转矩输出。


4、安全性:

硬件电路冗余设计

采用安全电压

坠落保护

内置工频备用端口

防水设计


EN602A产品外围配件介绍与操作说明


   一、EN602A产品外围配件简洁易操作,可选配件如下:

操 作 台:1个 /台             型号: EN-CT100

笼顶操作盒:1个 /台        型号: EN-LD100

坠落测试盒:1个 /台        型号: EN-FZ100

轴销传感器:2只 /台        型号: EN-ZX100


二、配件介绍:


1. EN-CT100操作台

操作台包含启动按钮、急停按钮、升降手柄、电锁、运行灯和故障灯,可以操控升降机的启动、急停、上升、下降等功能。包含1个操作台和4米长配线及线端子。


操作台功能说明:



2. EN-LD100笼顶操作盒

笼顶操作盒包含启动、急停、上升、下降功能;可以实现外部对升降机操控。当使用笼顶操作盒时,操作台功能不能使用。包含1个笼顶操作盒、1个航空插头 和7米长配线。




笼顶操作盒功能说明






3. EN-FZ100坠落测试盒

坠落测试盒包含上升按钮和坠落按钮,可以对升降机进行上升和坠落控制,用于升降机安全坠落测试。包含1个坠落测试盒、1个航空插头和7米长配线。




坠落测试盒功能说明




4. EN-ZX100轴销传感器

轴销是一种称重传感器,用于测量升降机笼体及笼体内物体重量。包含2套3T轴销线,每套轴销线含1个3T轴销、1个航空插头和7米长配线。




EN-ZX100轴销传感器实物图


EN602A产品系统控制接线


1、EN602A产品控制系统的基本配线图:



2、EN602A主回路连线图:

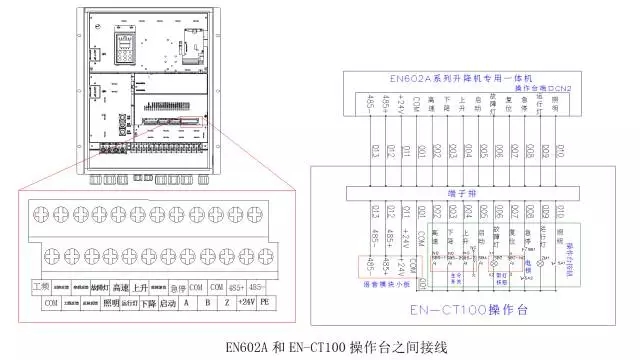

3、EN602A与EN-CT100操作台的连线图:



4、EN602A与轴销传感器的连线图:



5、EN602A与笼顶操作盒及坠落测试盒的连线图:



6、EN602A与外界保护限位开关的连线图:



EN602A升降机专用一体机调试与维护




EN602A的参数设置


EN602A恢复出厂值后,除校正称重参数外,一般无需再修改其他参数。

校正称重参数:升降机载重相关参数是F24.00,F24.01,F24.02,F24.03,F24.04。


载重清零:空笼时按ESC连续4S以上,称重显示归零,EN602A显示器为两排LED数码管,上排为频率,下排显示为实时的重量;


载重修正:往轿笼里放入重物(比如100kg),查看键盘下排数码管显示数值,同时调节F24.04的值使显示的重量值与等于实际重量即可。


超载报警:当轿笼中的重物重量超过F24.00×F24.02值时,主机发出A-42超载预警并发出预警声音,当重量超过F24.00 × F24.03值时,主机发出E-42故障代码并发警报声,超载重物卸下后恢复正常。


调试维护

笼顶操作盒主要用作调试,可以进行启动、急停、上升、下降等操作,可实现在轿厢外部对升降机的操控。另外,在使用笼顶操作盒时,操作台的功能不能使用。

定期进行坠落测试,确保防坠落功能正常。


笼顶操作盒和坠落测试连线参考下图:
